Маркировка сталей по ГОСТ по химическому составу. Обозначение сталей по ГОСТ. Состав сталей по ГОСТ, расшифровка. Стали по ГОСТ легенда обозначения.

Поделиться:

Маркировка сталей по ГОСТ по химическому составу. Обозначение сталей по ГОСТ. Состав сталей по ГОСТ, расшифровка. Стали по ГОСТ легенда обозначения.

Маркировка сталей по химическому составу является наиболее общей. Эта маркировка учитывает также область применения, условия производства и качество сталей. Однако в марках некоторых сталей более узкого применения (например, автоматных, шарикоподшипниковых, быстрорежущих и др.) от правил такой маркировки существуют отклонения, которые будут рассмотрены в соответствующих разделах.
Новые стали и сплавы, еще не включенные в государственные стандарты и поставляемые по техническим условиям, обозначаются буквами, указывающими на завод-изготовитель (например, ЭК, ЭП или ЭИ - завод "Электросталь") и номером, присвоенным этим заводом.

Углеродистые стали

а} Стали углеродистые обыкновенного качества (ГОСТ 380-88) Стали углеродистые обыкновенного качества содержат до 0,07% фосфора, 0,06% серы, 0,06...0,49% углерода и в равновесном состоянии имеют ферритно-перлитную структуру.
Буквы Ст в марке означают "сталь обыкновенного качества", цифры - условный номер марки в зависимости от нормируемых показателей (величин механических свойств). Чем больше условный номер стали, тем больше содержание углерода и перлита в ней и тем выше ее прочность и ниже пластичность.
Углеродистые стали обыкновенного качества изготавливают следующих марок: СтО, Ст1, Ст2, СтЗ, Ст4, Ст5, Стб. Стандартом предусмотрена также сталь с повышенным (0,8...1,1%) содержанием марганца: СтЗГпс, СтЗГсп и Ст5Гпс. Наиболее распространенная сталь СтЗсп имеет s =380...490 МПа,  s0,2 = 210...250 МПа и d= 25..22%, а Ст5сп -  s= 500...600 МПа, s0,2 = 240...280 МПа и d = 20...17%. Чем больше толщина изделия проката, тем ниже значения приведенных характеристик. По условиям поставки стали обыкновенного качества классифицируются на три группы, буквенное обозначение которых (кроме А) указывают в начале марки:

  • • А - поставляемые по механическим свойствам (Ст0, Ст1, Ст2, СтЗ, Ст4, СтЗ, Стб) для изготовления изделий, не подвергающихся горячей обработке;
  • • Б - поставляемые по химическому составу (БСт0, БСт1, ..., БСтб) для изготовления изделий, подвергающихся горячей обработке;
  • • В - поставляемые по механическим свойствам и химическому составу (ВСт1^ ВСт2, ..., ВСт5) для изготовления сварных конструкций.

Дополнительными индексами указываются степень раскисления и характер затверде­вания стали (например, СтЗкп, Ст5пс, Ст6сп). В группе А при отсутствии обозначений сп, пс, кп подразумевается сталь спокойная.

С целью гармонизации принятого отечественного обозначения марок с международным в ГОСТ 380—94 приведено их сопоставление (табл. 1).

Таблица 1 Сопоставление марок стали типа Cm и Fе по международным стандартам ИСО 630-80 и ИСО 1052-82

Марки стали
Ст Fe Ст Fe
СтО Fe310-0 Ст4кп Fe430-A
Ст1кп Ст4пс Fe430-B
Ст1пс Ст4сп Fe430-C
Ст1сп Fe430-D
Ст2кп Ст5пс Fe510-B, Fe490
Ст2пс Ст5Гпс Fe510-B, Fe490
Ст2сп Сг5сп Fe510-C, Fe490
СтЗкп Fe360-A
СтЗпс Fe360-B Ст6пс Fe590
СтЗГпс Fe360-B Стбсп Fe590
СтЗсп Fe360-C Fe690
СтЗГсп Fe360-C
Fe360-D

Углеродистые конструкционные стали обыкновенного качества предназначены для изготовления:

  • горячекатаного проката;
  • холоднокатаного тонколистового проката;
  • слитков, блюмов, слябов;
  • труб;
  • поковок и штамповок;
  • метизов и др.
  • Прокатное производство — получение из металлов и сплавов путем прокатки различных изделий и полуфабрикатов, а также их дополнительная обработка с целью повышения качества. В промышленных странах прокатке подвергается более 80° о выплавляемой стали.
    • Основные виды изделий прокатного производства: сортовой и листовой прокат, металлический профиль и жесть.
  • Прокат — продукция металлургического производства. Сортовой прокат используется для производства простых и фасонных профилей и катанки (заготовки для получения проволоки). Из листового проката производят листы, полосы, ленты, жесть, в том числе биметаллические и с покрытиями).
  • Металлический профиль — изделие, полученное прокаткой, прессованием, формовкой (гибкой) между валками. Различают профили с постоянным по длине поперечным сечением, так называемые переменные профили (в том числе периодические) и специальные (бандажи, колеса, шестерни, шары и др.). Некоторые металлические профили—квадратный, круглый, полосовой, угловой, двутавровый, швеллерный рельс, тавровый, шпунтовой профили.
  • Жесть —тонкая холоднокатаная отожженная листовая сталь толщиной 0,08...0,32 мм. Для предохранения от воздействия пищевых сред и атмосферной коррозии на поверхность жести наносят защитные покрытия — олово (белая жесть), хром, специальные лаки и др.
  • Трубное производство — получение полых изделий из металлов преимущественно кольцевого сечения и относительно большой длины. Трубы со швом изготовляют, главным образом, сваркой, бесшовные — прокаткой (реже прессованием, волочением, литьем).
    • Трубное производство осуществляется также для керамики, асбоцемента, кирпича, железобетона, дерева, стекла, каучука, пластмасс и других материалов.
  • Метизное производство — получение стандартизированных металлических изделий (метизов). Различают промышленные метизы (стальная проволока, канаты, гвозди, болты, железнодорожные костыли и т.п.) и метизы широкого назначения (ножи, пилы и т. д.).

Изделия из углеродистых конструкционных сталей обыкновенного качества широко применяются в строительстве для сварных, клепанных и болтовых конструкций, а также для выполнения кровельных работ. Среднеуглеродистые стали (Ст5, Ст5Г), обладающие большей прочностью, чем низкоуглеродистые, предназначены для рельсов, железнодорожных колес, а также валов, шкивов, шестерен и других деталей грузоподъемных машин.

Механические свойства углеродистой конструкционной стали обыкновенного качества могут быть значительно повышены, а порог хладноломкости понижен закалкой в воде после прокатного нагрева.

б) качественные углеродистые стали

  • Стали углеродистые конструкционные качественные (ГОСТ 1050-74) содержат не более 0,35% фосфора, не более 0,04% серы, 0,05...0,6% углерода. Эти стали характеризуются высокими пластичностью и свариваемостью. Они могут использоваться без упрочняющей термической обработки или после нее.
  • Качественные углеродистые стали маркируют цифрами 08, 10, 15, 20, .... 85. Двузначные числа в марке показывают содержание углерода в сотых долях процента. Дополнительными индексами могут быть указаны степень раскисления и характер затвердевания стали в изложнице (например, сталь 08кп).
  • Низкоуглеродистые (менее 0,25% С) качественные конструкционные стали обладают невысо­кой прочностью ((Те = 330...460 МПа, Сто,2 = 200...280МПа) и высокой пластичностью (5 = 33...23%). Стали 05кп, 08кп, 08, 10 идут на изготовление деталей сложной конфигурации методом холодной штамповки. Из сталей 15кп, 15, 20 изготавливают болты, гайки, винты, пальцы, валки, оси, крюки, шпильки и другие детали неответственного назначения. Если детали из этих сталей эксплуатируются в условиях изнашивания поверхности, то их подвергают поверхностному упрочнению цементацией или нитроцементацией.
  • Среднеуглеродистые (0,3..0,5% С) стали 30, 35, ..., 55 используются после нормализации, улучшения и поверхностной закалки. После улучшения стали 40, 45, 50 имеют следующие механические свойства: s = 600...700 МПа, s0,2= 400...600 МПа, y= 50...40% и KCU = 0,4...0,5 МДж/м2. Прокаливаемость этих сталей невелика. Стали 30, 35, 40, 45 используются для изготовления деталей, от которых требуется сочетание высокой прочности с вязкостью сердцевины (оси, валики, винты, шайбы, втулки, коленчатые валы и др.).
  • Стали 60, 65, ..., 85 с высоким содержанием (0,6...0,85%) углерода обладают повышенными прочностью, износостойкостью и упругими свойствами. Их применяют после закалки и отпуска, нормализации и отпуска и поверхностной закалки. Из сталей 65, 70, 75, 80, 85 изготавливают детали, работающие в условиях трения и вибрационных нагрузок: прокатные валки (сталь 60), крановые колеса (сталь 75), диски сцепления и впускные клапаны компрессоров (сталь 85), а также пружины и рессоры (ГОСТ 14959-79).

Инструментальные углеродистые стали

  • В углеродистых инструментальных сталях (ГОСТ 1435-74) буква У в обозначении марки означает "углеродистая сталь", а цифра показывает содержание углерода в десятых долях процента.
  • Углеродистые  инструментальные стали могут выпускаться  качественными (содержание серы не превышает 0,03%, фосфора - 0,035%) и высококачественными (с содержанием серы не более 0,02% и фосфора - 0,03). В конце марки высококачественных углеродистых инструментальных сталей ставится буква А.
  • Стали У7 (доэвтектоидная ферритно-перлитная) и У8, У8А (эвтектоидные) наиболее пластичные из углеродистых инструментальных сталей. Они идут на производство молотков, стамесок, долот, зубил.
  • Из сталей У 10, У11, У11А изготавливают резцы, сверла, метчики, фрезы, плитки и прочий мерительный и режущий инструмент для резания мягких материалов. Стали У12, У13, У13А используются для изготовления инструмента, работающего без ударных нагрузок (напильники, рашпили, бритвы).

Легированные стали

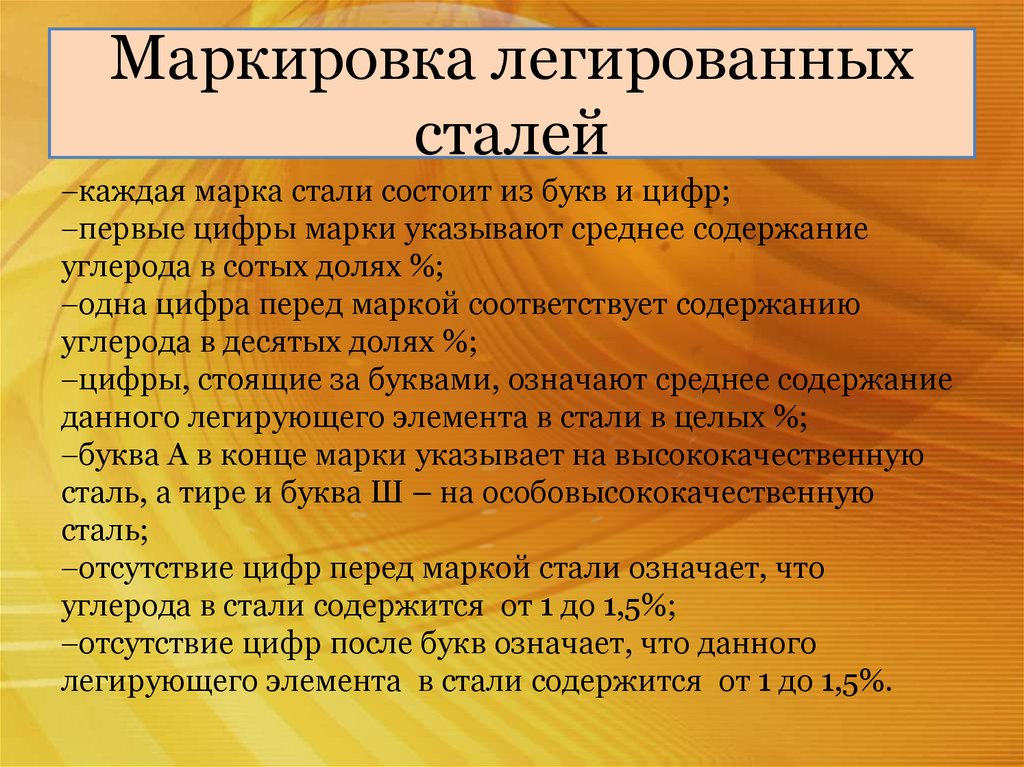

Маркировка химсостава легированных сталей по ГОСТ расшифровка Общая структура маркировки химсостава легированных сталей по ГОСТ расшифровка Примеры маркировки химсостава легированных сталей по ГОСТ расшифровка

При маркировке легированной стали используют буквенные обозначения легирующих элементов (табл.2). Эти буквы в сочетании с цифрами образуют марку стали.

В марке содержание легирующего элемента, если оно превышает 1...1,5%, указывается цифрой (массовая доля в целых процентах), стоящей после соответствующей буквы. Если за буквой отсутствует цифра, то содержание данного элемента около 1%. Исключение сделано для некоторых элементов (V, Ti, Mo, Nb,Zr, В, N и др.), присутствие которых в сталях даже в тысячных долях процента оказывает существенное влияние на свойства стали (микролегирование).

Таблица 2. Условные обозначения легирующих элементов в металлах и сплавах

Элемент Символ Обозначение элементов в марках металлов и сплавов Элемент Символ Обозначение элементов в марках металлов и сплавов
черные цветные черные цветные
Азот N А - Неодим Nd - Нм
Алюминий А1 Ю А Никель Ni - Н
Барий Ва - Бр Ниобий Nb Б Нп
Бериллии Be Л Олово Sn - О
Бор В р - Осмий Os - Ос
Ванадии V ф Вам Палладий Pd - Пд
висмут Bi Ви Ви Платина Pt - Пл
Вольфрам W В - Празеодим Pr - Пр
Гадолиний Gd - Гн Рений Re - Ре
Галлий Ga Ги Ги Родий Rh - Rg
Гафнии Hf - Гф Ртуть Hg - Р
Германий Ge - Г Рутений Ru - Pv
Гольмий Но - ГОМ Самарий Sm - Сам
Диспрозий Dv - ДИМ Свинец Pb - С
Европий Eu - Ев Селен Se К СТ
Железо Fe - Ж Серебро Ag - Ср
Золото Au - Зл Скандий Sc - С км
Индий In - Ин Сурьма Sb - Cv
Иридий Ir - И Таллий Tl - Тл
Иттербий Yb - ИТН Тантал Та - ТТ
Иттрий Y - ИМ Теллур Те - Т
Кадмий Cd Кд Кд Тербий Tb - Том
Кобальт Co К К Титан Ti Т ТПД
Кремний Si С Кр(К) Т\'лий Tm - ТУМ
Лантан La - Ла Углерод С У -
Литий Li - Лэ Фосфор P п Ф
Лютеций Lu - Люн Хром Cr х Х(Хр)
Магний Mg Ш Мг Церий Ce - Се
Марганец Mn Г Мц(Мр) Цинк Zn - Ц
Медь Cu Д М Цирконий Zr Ц ЦЭВ
Молибден Mo М - Эрбий Er - Эрм

Если в начале марки нет цифры, то количество углерода составляет 1% и выше. Для конструкционных сталей две цифры впереди марки указывают среднее содержание углерода в сотых долях процента. Для инструментальных сталей одна цифра в начале марки означает среднее содержание углерода в десятых долях процента.
Основная масса легированных сталей выплавляется качественными. Отличие в обозначении качественных, высококачественных и особо высококачественных сталей заключается в том, что в конце марки высококачественных сталей приписывается буква А, а особо высококачественных - буква Ш. У сталей, применяемых в виде литья (в отливке) в конце марки приписывается буква Л.
Для высококачественных сталей от этих правил существуют отклонения. Так в марках инструментальных легированных сталей, а также сталей и сплавов с особыми физическими свойствами буква А не указывается, так как все они всегда высококачественные (или особо высококачественные).
Некоторые группы сталей специального назначения содержат дополнительные обозначения: марки шарикоподшипниковых сталей начинаются с буквы Ш, быстрорежущих - с буквы Р, электротехнических - с буквы Э, магнитно-твердых - с буквы Е, автоматных - с буквы А. Более подробно о маркировке этих сталей будет сообщено в соответствующих разделах.
