Допуски и посадки, основные понятия, обозначения. Квалитет, нулевая линия, допуск, предельное отклонение, верхнее отклонение, нижнее отклонение, поле допуска. Вариант для печати.

  • Нулевая линия - линия, соответствующая некоему размеру, от которой откладываются отклонения размеров при указании допусков и посадок. Все линии чертежа - нулевые. Размер этот называется номинальным размером.
  • Допуск - диапазон отклонения от нулевой линии. "Отверстие выполнено диаметром А с допуском +0,5" - это означает, что действительный диаметр отверстия находится между диаметром, заданным нулевой линией (номинальный размер=А) и диаметром А+0,5мм.
  • Предельное отклонение - разность между предельным (наиболее отклоняющимся) и номинальным размером.
  • Верхнее отклонение = верхнее предельное отклонение = разница между номинальным и наибольшим предельным размером.
  • Нижнее отклонение = нижнее предельное отклонение = разница между номинальным и наименьшим предельным размером.
Обозначение отклонения Верхнее отклонение Нижнее отклонение
Для отверстия ES EI
Для вала es ei

Поле допуска - диапазон размеров, ограниченный верхним и нижним отклонением от нулевой лини. Положение поля допуска обозначают:

Для отверстия: Прописные (большие) буквы латинского алфавита. A, B, C, CD, D......
Для вала: строчные (маленькие) буквы латинского алфавита. a,b,c,cd......

Отклонение, используемое для указания поля допуска допуска называют основным отклонением - это отклонение поля допуска ближайшее к нулевой линии.

Основное отклонение
Для отверстия от A до H EI (нижнее)
Для отверстия J до ZC ES (верхнее)
Для вала a до h es (верхнее)
Для вала j до zc ei (нижнее)

Отверстие, нижнее отклонение которого равно нулю (не может быть меньше) - называют основным и обозначают английской буквой H.

Вал, верхнее отклонение которого равно нулю (не может быть больше) - называют основным и обозначают английской буквой h.

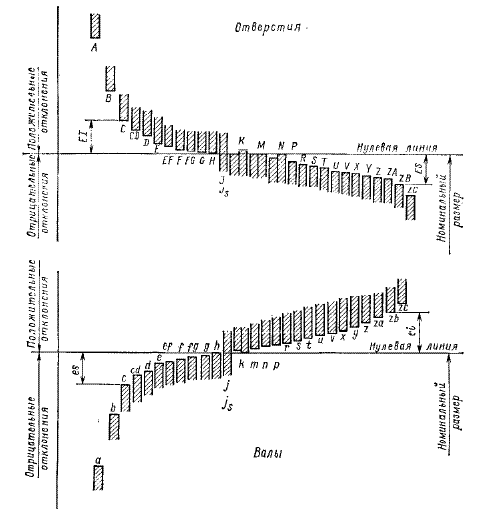

На рисунке ниже - положение полей допусков (заштриховано) относительно нулевой линии. Слева указаны отрицательные или положительные отклонения.

Поля допусков. Положение относительно нулевой линии.

Посадка - характер соединения узлов (деталей), определяемый величиной существующих в нем зазоров или натягов. Различают посадки с зазором, посадки с натягом и переходные (промежуточные) посадки.

Посадки в системе отверстия - предпочтительнее на практике (исторически) , см. рисунок ниже:

Посадки в системе отверстия

Посадки в системе вала, смотри рисунок ниже:

Посадки в системе вала

Квалитет - установленная совокупность допусков, определяющая допуск для данного линейного размера (одинаковая степень точности для всех номинальных размеров). Величнины полей допусков обозначают буквами IT и порядковым номером квалитета.
