Расчет, подбор и выбор регулирующих и запорных клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара или газа. Выбор регулирующей трубопроводной арматуры по Кv. Формулы для расчета объемного расхода жидкости через Kv

Поделиться:

Расчет и выбор регулирующих и запорных клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара или газа. Выбор регулирующей трубопроводной арматуры по Кv. Формулы для расчета объемного расхода жидкости через Kv в различных размерностях. Расчет клапана, крана или вентиля, подбор клапана, крана или вентиля.

Расчет и выбор регулирующих и запорных клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара или газа. Выбор регулирующей трубопроводной арматуры по Кv. Формулы для расчета объемного расхода жидкости через Kv в различных размерностях

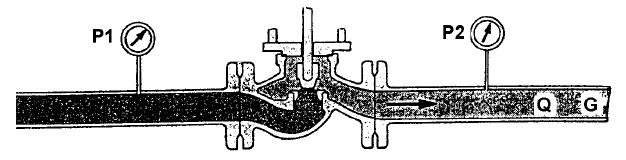

  1. По формулам упрощенного расчета из Таблицы 1 находим расчетный максимальный Kv=Kvs (м3/час) - объемный расход воды, протекающей через клапан при Т=20°С, при перепаде давления = 1 бар. (подробнее про Kv тут и ниже на странице)
  2. Определяем значение условной пропускной способности ругулирующего клапана Kv=η*Kvmax , где η - коэффициент запаса в диапазоне 1,2-1,5 (подробнее про коэффициенты запаса тут).
  3. Выбираем из характеристик регуляторов ближайшее доступное Kv, с округлением вверх.
Таблица 1. Формулы упрощенного расчета пропускной способности клапана (вентиля) на воде, для жидкости, водяного пара паре или газа. Выбор регулирующей трубопроводной арматуры по Кv.
Режим работы клапана Перепад на клапане  Жидкость   Газ  Водяной пар
кгс/см2  м3
объемный расход
 кг/час
массовый расход
 м3
объемный расход
 кг/час
массовый расход
 кг/час
массовый расход
Перепад давления не более
половины давления на входе
Жидкость, объемный расход. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа. Жидкость, массовый расход. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа. Газ, объемный расход / режим 1. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа.  Газ, массовый расход / режим1. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа.  Водяной пар, массовый расход / режим 1. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа.
Перепад давления более
половины давления на входе
   Газ, объемный расход / режим 2. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа.  Газ, массовый расход / режим 2. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа.  Водяной пар, массовый расход / режим 2. Расчет и выбор регулирующих клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара паре или газа.
Взаимное соответствие между единицами измерений. Перевод единиц измерения.

Таблица 2. Формулы для расчета объемного расхода жидкости через Kv в различных размерностях расхода и давления.

Для жидкости, в разумном диапазоне, верна формула: Распечатать: Расчет и выбор регулирующих и запорных клапанов (вентилей) по пропускной способности на воде, для жидкости, водяного пара или газа. Выбор регулирующей трубопроводной арматуры по Кv. Формулы для расчета объемного расхода жидкости через Kv в различных размерностях. Расчет клапана, крана или вентиля, подбор клапана, крана или вентиля

Формулы для расчета объемного расхода жидкости через Kv в различных размерностях расхода и давления.

  • ρ - плотность жидкости (для воды 1000 кг/м3)
  • G - расход жидкости, м3/час
  •  Δp - перепад давления на клапане (кране, вентиле, задвижке)
Таблица 2. Формулы для расчета объемного расхода жидкости через Kv в различных размерностях расхода и давления.
Формулы для расчета объемного расхода жидкости через Kv  расход в л/сек и давление в кПа. Формулы для расчета объемного расхода жидкости через Kv  расход в л/час и давление в ммвст Формулы для расчета объемного расхода жидкости через Kv  расход в л/час и давление в кПа Формулы для расчета объемного расхода жидкости через Kv  расход в м3/час и давление в бар
  • Замечание: Теоретически (не на самом деле) размерные ряды клапанов выпускают, с величинами Kvs, возрастающими в геометрической прогрессии (ряды Ренара они же "Рейнарда"): Kvs: 1.0, 1.6, 2.5, 4.0, 6.3, 10, 16 ............
  • Пример: перепад давления на клапане 0,5 Бар / расчетный расход 5м3/час. Решаем:   Kv=7,07,  допустим, ближайшее большее значение Kv клапана из каталога 10. Считаем: перепад давления на выбранном клапане Δp=0,25 бар (пересчет по формуле)
