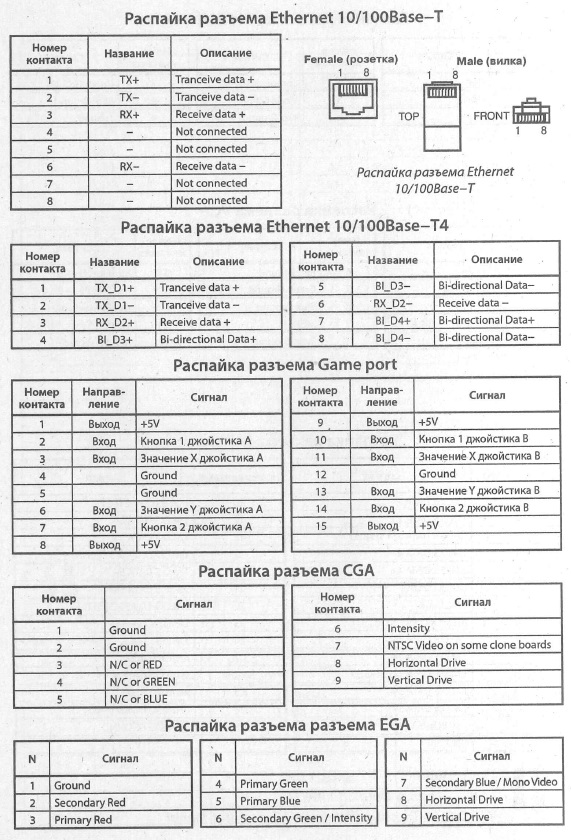

Ethernet 10/100Base-T; Ethernet 10/100Base-T4; Game port; CGA; EGA - Cхема расположения выводов, разводка выводов, распиновка, распайка (Ethernet 10/100Base-T; Ethernet 10/100Base-T4; Game port; CGA; EGA)

Ethernet 10/100Base-T; Ethernet 10/100Base-T4; Game port; CGA; EGA - Cхема расположения выводов, разводка выводов, распиновка, распайка (Ethernet 10/100Base-T; Ethernet 10/100Base-T4; Game port; CGA; EGA)*:

* "Справочник по кодовой маркировке и взаимозаменяемости компонентов" С.Л. Корякин-Черняк, Е. А. Мукомол, О.Н. Партала
