SCSI Internal (Single ENDED) - Cхема расположения выводов, разводка выводов, распиновка, распайка (SCSI Internal (Single ENDED))

Поделиться:

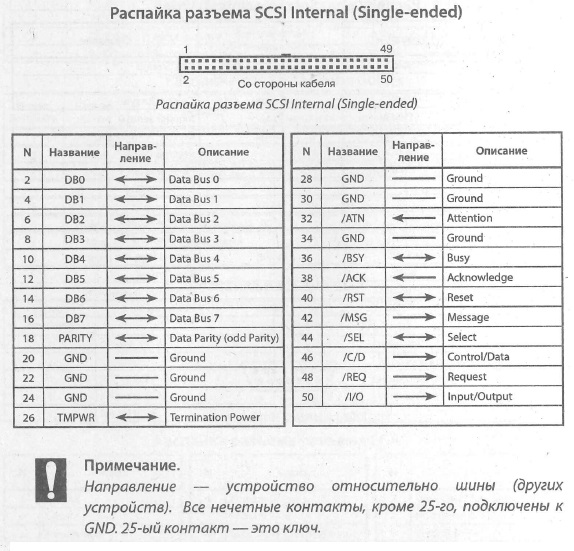

  • SCSI Internal (Single ENDED) - Cхема расположения выводов, разводка выводов, распиновка, распайка (SCSI Internal (Single ENDED))*:

    SCSI Internal (Single ENDED) - Cхема расположения выводов, разводка выводов, распиновка, распайка (SCSI Internal (Single ENDED))
    * "Справочник по кодовой маркировке и взаимозаменяемости компонентов" С.Л. Корякин-Черняк, Е. А. Мукомол, О.Н. Партала
