Обратная связь. Положительная и отрицательная обратная связь.

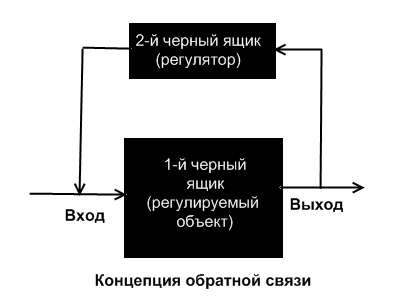

Как Вы знаете или не знаете или не помните, любая система может быть представлена, как черный ящик. Концепция обратной связи предполагает, что изменение Выходного сигнала одного черного ящика через некоторую передаточную функцию второго черного ящика передается на Вход первого.

Как один из вариантов реализации - весь Выходной сигнал первого черного ящика подается (добавляется, вычитается, мультплицирует, делит и т.д.) на его же Вход - заметьте, что "весь сигнал" это тоже всего лишь изменение сигнала по отношению к нулевому уровню выхода.

Обратная связь в регулировании и не только

Сперва рассмотрим Отрицательную Обратную Связь (ООС). Почему? Да потому, что это и есть основной метод регулирования заданного параметра. Под ООС понимают такую обратную связь, при которой изменение выходного сигнала передается на вход черного ящика таким образом, чтобы подавить (компенсировать) это изменение. Т.е. отрицательная обратная связь "держит" выходной параметр неизменным. Очень важными параметрами обратной связи, даже при правильном выборе передаточной функции являются

  1. скорость реакции на изменение выходного сигнала (временная задержка) - если этот параметр выбран неверно, то либо система входит в режим автоколебаний (слишком маленькое время реакции), либо регулирование не успевает за процессом (слишком большое время реакции).
  2. чувствительность системы к изменению выходного сигнала - если этот параметр выбран неверно, то либо система входит в режим автоколебаний (слишком высокая чувствительность), либо регулирование не успевает за процессом (слишком низкая чувствительность).
  3. предумотренная возможность изменения параметров передаточной функции для задач в которых требуется еще и внешнее регулирование уровня выходного сигнала ( управление выходом) ! заметим, что если мы хотим изменить уровень поддержки постоянного выходного сигнала (регулировать выход системы извне), то задачи поддержания стабильности нового сигнала никуда не исчезают!
  • Пример ООС 1: Черный ящик "Налоговая инспекция". Время сдачи отчета. Охранник осуществляет отрицательную обратную связь выходного параметра "количество посетителей внутри" с парметром "входящие посетители" открывая и закрывая дверь и ругаясь.
  • Пример ООС 2: В системе водоснабжения города постоянным параметром для регулирования с помощью ООС является давление. При повышенном водоразборе (утром, вечером) давление падает и при этом система автоматизции повышает производительность насосной станции. Когда водоразбор падет (ночь) - давление повышается и производительность насосов принудительно снижается.

Посмотрим теперь на Положительную Обратную Связь (ПОС). Под ПОС понимают такую обратную связь, при которой изменение выходного сигнала передается на вход черного ящика таким образом, чтобы усилить (увеличить) это изменение. Т.е. положительная обратная связь "разгоняет" изменение выходного параметра. Из практических общеинженерных применений ПОС следует выделить использование выходного сигнала с временной задержкой для возбуждения системы. Огромное количество электротехнических решений (усилители, автоколебательные системы, генераторы сигналов) базируется именно на явлении ПОС.

  • Пример ПОС 1: Фонящий микрофон (микрофон установленный недалеко от колонок) сигнал колонок>микрофон>усилитель>сигнал колонок>микрофон.
  • Пример ПОС 2: Устранение "дребезга контактов" или "влияния шумов срабатывания". Система после срабатывания на некоторое время выключается, но сигнал срабатывания после предустановленной задержки взводит систему опять в рабочее состояние.

! заметим, что и пошаговое регулирование и непрерывное регулирование прекрасно вписываются в концепцию обратной связи!
