Цветовая маркировка конденсаторов: ТКЕ с линейной и нелинейной зависимостью от температуры; 3, 4 и 6 метками, с указанием напряжения, электролитических и высоковольтных конденсаторов, триммеров, постоянных и пленочных

Поделиться:
Цветовое и буквенное обозначение значений ТКЕ* конденсаторов с линейной зависимостью от температуры :

Цветовое и буквенное обозначение значений ТКЕ* конденсаторов с линейной зависимостью от температуры. Группа ТКЕ по ГОСТ, по EIA, код, старая и новая маркировка, ТКЕ .

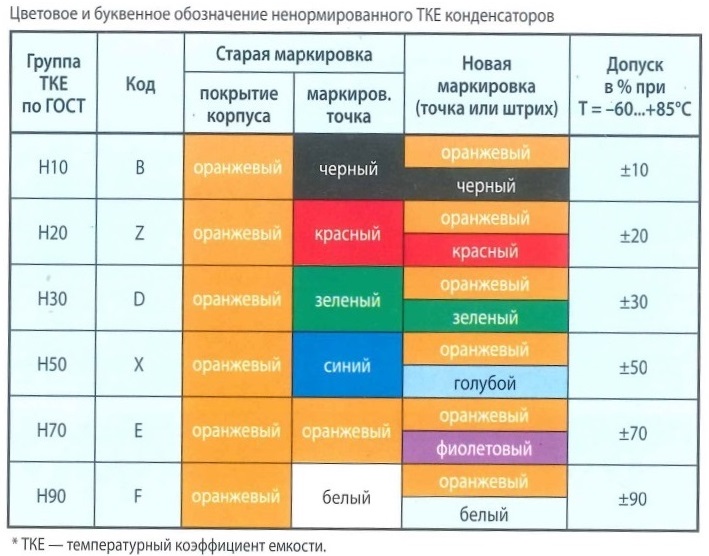

Цветовое и буквенное обозначение ненормирванного ТКЕ конденсаторов:

Цветовое и буквенное обозначение ненормирванного ТКЕ конденсаторов. Группа ТКЕ по ГОСТ, код, старая и новая маркировка, Допуск в %

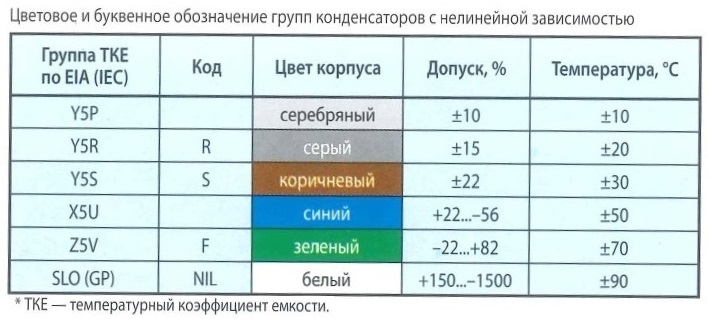

Цветовое и буквенное обозначение групп конденсаторов с нелинейной зависимостью:

 Цветовая маркировка выводных резисторов по ГОСТ 28883-90. Цвет полосы (точки), номинал - Ом, множитель, допуск

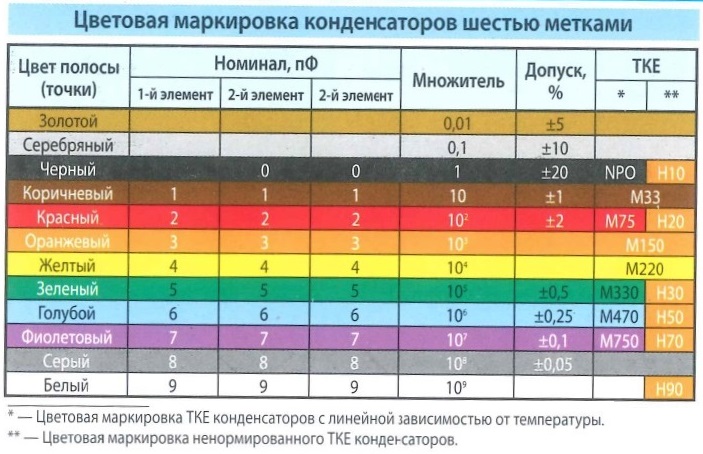

Цветовая маркировка конденсаторов шестью метками:

Цветовая маркировка конденсаторов шестью метками. Цвет полосы (точки), Номинал, множитель, допуск %, напряжение

Цветовая маркировка электролитических конденсаторов четырьмя метками:

Цветовая маркировка электролитических конденсаторов четырьмя метками. Цвет полосы (точки), Номинал, множитель, допуск %, напряжение

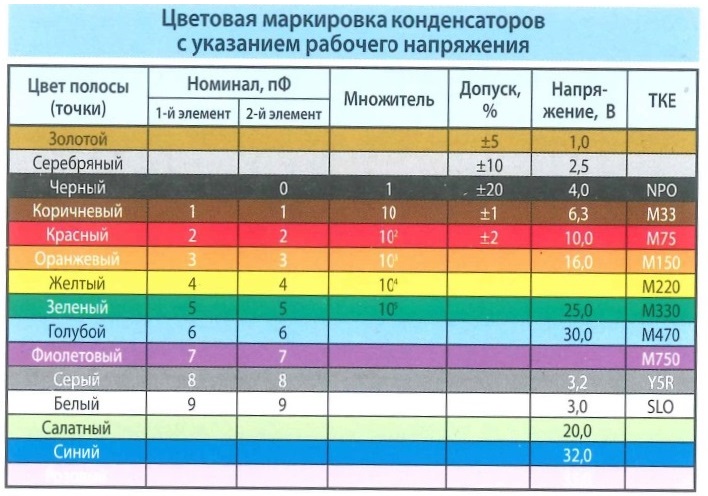

Цветовая маркировка конденсаторов с указанием рабочего напряжения:

Цветовая маркировка конденсаторов с указанием рабочего напряжения. Цвет полосы (точки), номинал, множитель, допуск, напряжение, ТКЕ

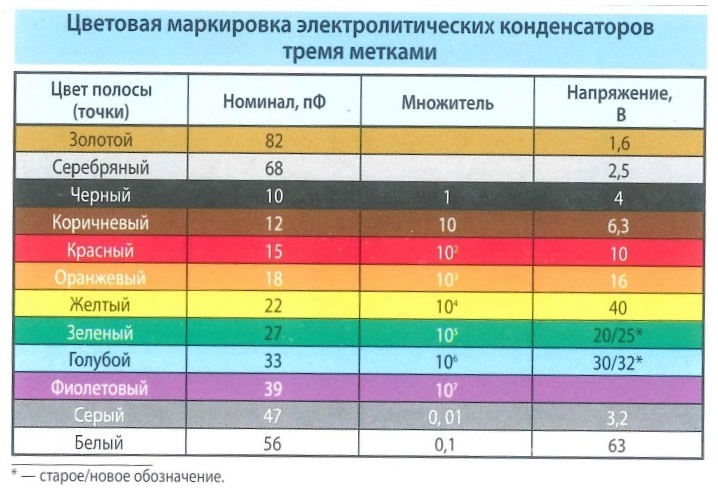

Цветовая маркировка электролитических конденсаторов тремя метками

Цветовая маркировка электролитических конденсаторов тремя метками. Цвет полосы (точки), номинал, множитель, напряжение.

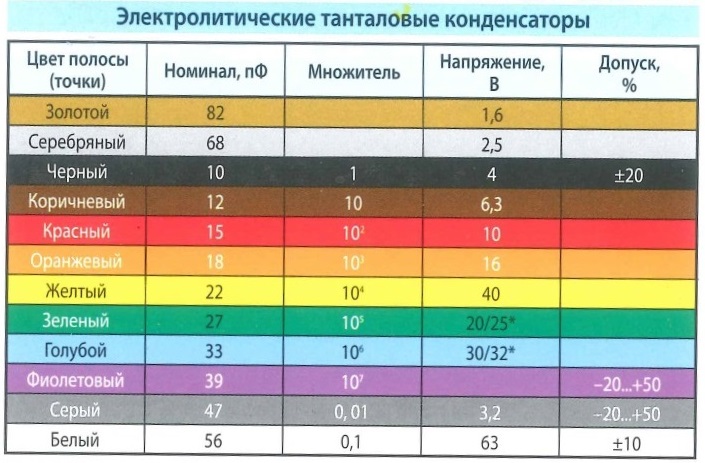

Цветовая маркировка - электролитические танталовые конденсаторы:

Якорь Цветовая маркировка - электролитические танталовые конденсаторы. Цвет полосы (точки), номинал, множитель, напряжение, допуск %

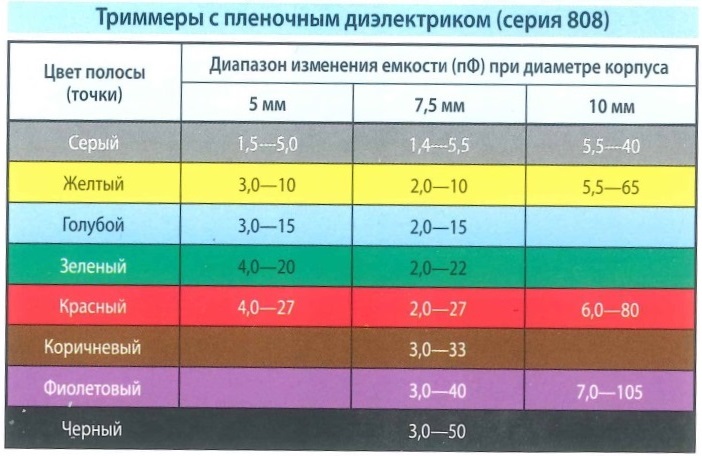

Цветовая маркировка - триммеры с пленочным диэлектриком (серия 808):

Цветовая маркировка - триммеры с пленочным диэлектриком (серия 808). Цвет полосы (точки), диапазоны изменения емкости

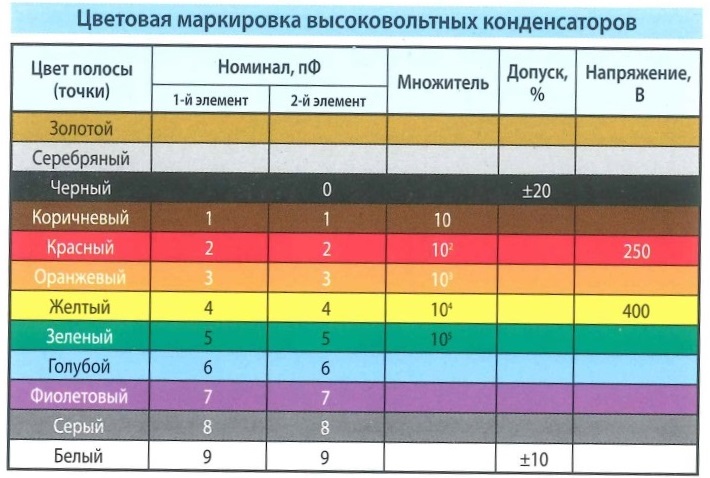

Цветовая маркировка высоковольтных  конденсаторов:

Цветовая маркировка высоковольтных  конденсаторов. Цвет полосы (точки), номинал, множитель, допуск %, напряжение

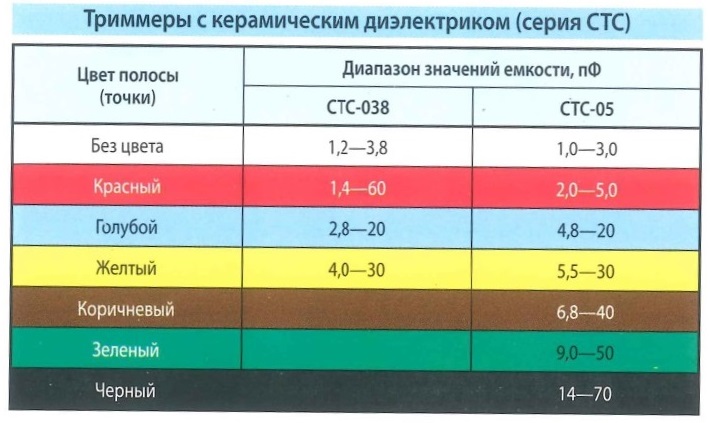

Цветовая маркировка - триммеры с керамическим диэлектриком серия (СТС):

Цветовая маркировка - триммеры с керамическим диэлектриком серия СТС. Цвет полосы (точки), диапазоны значения емкости

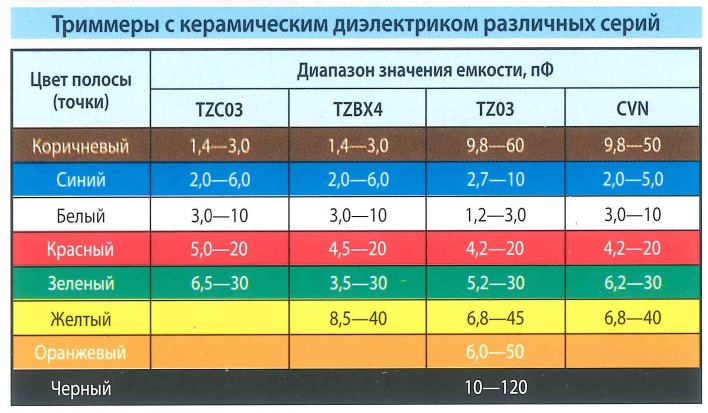

Цветовая маркировка - постоянные конденсаторы: Цветовая маркировка - триммеры с керамическим диэлектриком различных серий:

Цветовая маркировка - триммеры с керамическим диэлектриком различных серий. Цвет полосы (точки), диапазоны значения емкости

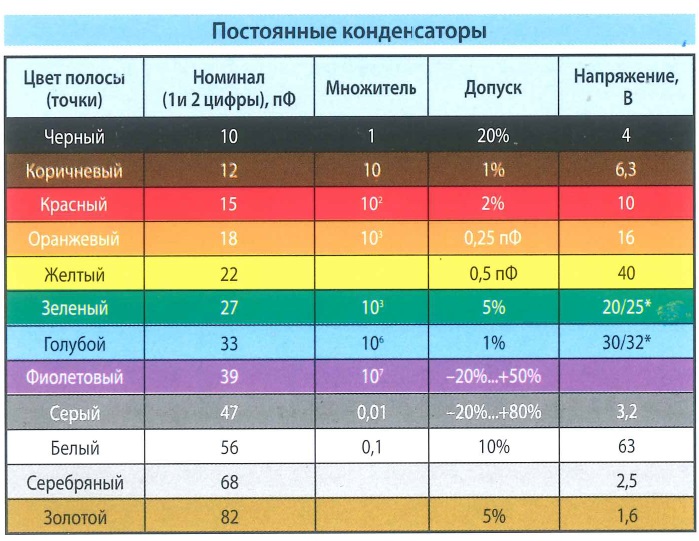

Цветовая маркировка постоянные конденсаторы. Цвет полосы (точки), номинал, множитель, допуск, напряжение

Цветовая маркировка - пленочные конденсаторы:

Цветовая маркировка - пленочные конденсаторы. Номинальная емкость, Допуск, напряжение

* "Справочник по кодовой маркировке и взаимозаменяемости компонентов" С.Л. Корякин-Черняк, Е. А. Мукомол, О.Н. Партала
