Метрической конической (наружной и внутренней) МК6 - МК60 резьбы: диаметры, шаги, обозначения и основные размеры. Обычная коническая (по ГОСТ 25229-82). Обозначение соединения наружной конической с внутренней цилиндрической резьбой.

Диаметры, шаги, обозначения и основные размеры метрической конической (наружной и внутренней) резьбы МК6 - МК60. Обычная (по ГОСТ 25229-82). Обозначение соединения наружной конической с внутренней цилиндрической резьбой.

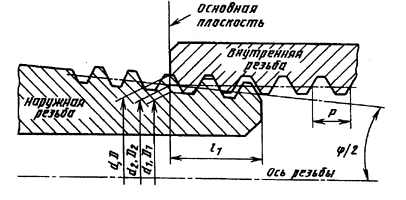

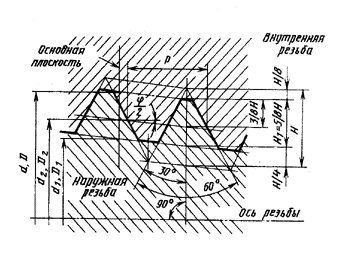

Элементы конической резьбы:
l - рабочая длина резьбы, l₁ - длина наружной резьбы от торца до основной плоскости, l₂ - длина внутренней резьбы от торца до основной плоскости
d и D - наружные диаметры соответственно наружной и внутренней резьбы;
d2 и D2 - средние диаметры соответственно наружной и внутренней резьбы;
d1 и D1 - внутренние диаметры соответственно наружной и внутренней резьбы;
j - угол конуса;
j/2 - угол уклона;
Р - шаг резьбы;
H - высота исходного треугольника

Диаметры, шаги и основные размеры метрической конической(наружной и внутренней) резьбы, мм

Диаметр резьбы*		Р, шаг	Диаметр резьбы в основной плоскости			Длина резьбы**
1-й ряд	2-й ряд	Р, шаг	d=D	d₁=D₁	d₂=D₂	l (рабочая)	l₁	l₂
6 8 10	-	1	6,000 8,000 10,000	5,350 7,350 9.350	4,917 6,917 8,917	8	2,5	3
12 16 20 24	14 18 22	1,5	12,000 14,000 16,000 18,000 20,000 22,000 24,000	11,026 13,026 15,026 17,026 19,026 21,026 23,026	10,376 12,376 14,376 16,376 18,376 20,376 22,376	11	3,5	4
30 36 42 48 56	27 33 39 45 52 60	2	27,000 30,000 33,000 36,000 39,000 42,000 45,000 48,000 52,000 56,000 60,000	25,701 28,701 31,701 34,701 37,701 40,701 43,701 46,701 50,701 54,701 58,701	24,835 27,835 30,835 33,835 36,835 39,835 42,835 45,835 49,835 53,835 57,835	16	5	6
При выборе диаметров резьб первый ряд следует предпочитать второму. * Допускается применять более короткие длины резьб.

Обозначение резьбы: должно состоять из букв МК (для конической резьбы) или М (для внутренней цилиндрической резьбы), номинального диаметра, шага и номера стандарта (для внутренней цилиндрической резьбы), например:
- МК20 х 1,5;
- М20 х 1,5 ГОСТ 25229-82 - ! не соответствует основному шагу обычной метрической резьбы!
для левой резьбы после условного обозначения ставят буквы LH например:
- МК20 х 1.5LH;
- М20 х 1,5LH ГОСТ 25229-82.
Обозначение конического резьбового соединения соответствует принятому для конической резьбы. Соединение внутренней цилиндрической резьбы с наружной конической резьбой должно обозначаться дробью М/МК, номинальным диаметром, шагом и номером стандарта, например:
- М/МК20 х 1,5 ГОСТ 25229-82,
- М/М20 х 1,5 Н ГОСТ 25229-82.
