Внимание! Существует,как обычно 2 подхода. Общий - дюмовый исторический. И... через необщий. В необщем подходе подсчет проволок в сите ведется не на дюйм линейной длины, а на дм=10см. Например Mesh20 или #20 обычно подразумевает 400 отверстий на квадратный дюйм, но иногда - только 25. Внимательно смотрите на обозначения в РФ и у китайцев. Они этим грешат. Ниже все написано про стандартный имперский дюймовый меш.

Меш — внесистемная единица измерения для проволочных и не только сеток, сит.

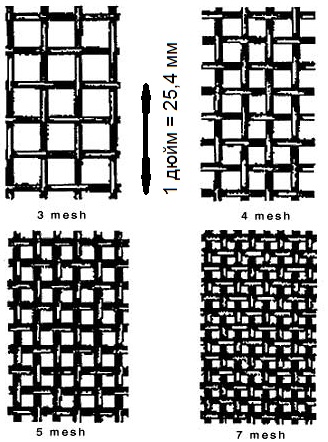

  • Равна количеству пущеных проволок на 1 линейный дюйм (25,4 мм). Меш 3 - 9 отверстий на квадратный дюйм.
  • При расчёте фактического размера отверстий необходимо учитывать диаметр (или калибр) проволоки.

Существет несколько упоминаемых сортаментов сеток. Они отличаются толщиной проволоки и, соответственно, отверстием в свету:

  • Tensile Bolt Cloth
  • Market Grade
  • Clear Opening
  • U.S. Std. Sieve
  • Mill Grade
  • W.S. Tyler Test Sieve

Тем не менее, числовые величины у всех сортаменов сопоставимы. Приведем очень полезную таблицу:

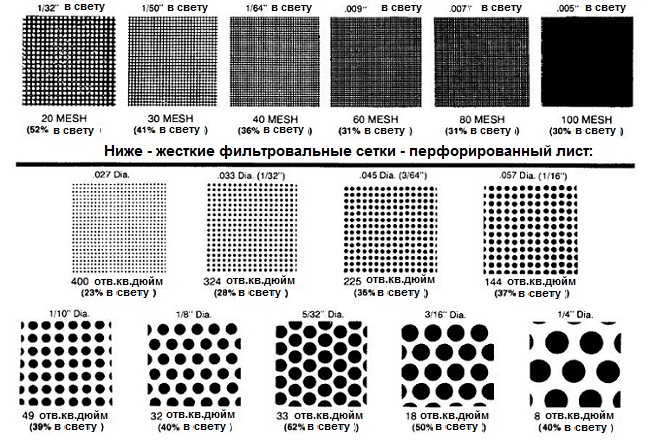

Таблица соответствия Mesh и размеров частиц. Таблица меш и размеров отверстий. Таблица меш и процента открытия. Картинки для иллюстрации.

Mesh
Номинальный размер
отверстия (nominal
аperture) мм
Диаметр проволоки
Примерный % открытого
пространства (в свету)

Меш

Меш и перфорированный лист

1
10
22.25
3.15
77
3/4
12
16.50
2.50
75
1.6
10
12.88
3.00
66
2
16
11.10
1.60
76
2
14
10.70
2.00
71
2
12
10.20
2.50
65
3
16
6.87
1.60
66
3
14
6.47
2.00
58
4
18
5.15
1.20
66
4
16
4.75
1.60
56
5
16
3.48
1.60
47
6
20
3.33
0.90
60
6
18
3.03
1.20
51
6
16
2.63
1.60
39
8
22
2.47
0.71
60
8
20
2.28
0.90
51
10
26
2.09
0.45
68
10
24
1.98
0.56
61
8
18
1.97
1.20
39
12
26
1.67
0.45
62
10
20
1.64
0.90
42
8
16
1.58
1.60
25
12
24
1.56
0.56
54
12
22
1.41
0.71
44
14
24
1.25
0.56
48
16
28
1.24
0.35
61
18
36.5
1.23
0.18
76
16
26
1.14
0.45
51
16
24
1.03
0.56
42
20
28
0.92
0.35
52
20
26
0.820
0.45
42
24
30
0.758
0.30
51
30
32
0.567
0.28

45
30
30
0.547
0.30
42
40
34
0.415
0.22
43
50
36.5
0.318
0.19

39
50
36
0.308
0.20
37
60
37.5
0.263
0.16
39
80
39
0.193
0.125
37
100
42
0.154
0.100
37
120
44
0.132
0.080
39
150
45.5
0.104
0.065
38
180
47
0.091
0.05
42
200
47
0.077
0.050
37
250
48
0.062
0.040
37
300
48
0.045
0.04
28
325
48.5
0.043
0.035
30
400
49
0.034
0.03
28
500
50
0.026
0.025
26
