Метрические М5-М30 и Дюймовые (Имперские, Американские) стальные болты стандартных серий 1/4" -1". Типичные максимальные моменты затяжки для резьбы основного шага, крупного шага и мелкого шага - таблицы. Metric bolts - maximum tightening torque for coarse

Метрические М5-М30 и Дюймовые (Имперские, Американские) стальные болты стандартных серий 1/4" -1". Типичные максимальные моменты затяжки для резьбы основного шага, крупного шага и мелкого шага - таблицы. Metric bolts - maximum tightening torque for coarse threaded metric steel bolts. US Bolts maximum tightening torque for coarse and fine threaded US steel bolts.

Таблица моментов затяжки болтов. Метрические стальные болты стандартных серий - максимальные моменты затяжки для резьбы основного шага в Нм и фунт-футах.

Размер (мм)	Типичный максимальный момент затяжки Нм(Nm)/ фунтфутов(lbft*)
	Класс прочности / Property Class (Grade)
	8.8	9.8	10.9	12.9
M5	7.0/ 5.17	7.8/ 5.76	10.0/ 7.38	11.7/ 8.63
M6	11.8/ 8.71	13.3/ 9.82	17.0/ 12.5	19.9/ 14.7
M8	28.8/ 21.3	32.3/ 23.8	41.3/ 30.5	48.3/ 35.6
M10	57.3/ 42.3	64.1/ 47.3	81.8/ 60.4	95.7/ 70.6
M12	99.8/ 73.7	112/ 82.7	143/ 106	167/ 123
M16	248/ 183	277/ 204	354/ 261	413/ 305
M20	500/ 369	-	690/ 509	809/ 597
M24	865/ 638	-	1195/ 882	1395/ 1030
M30	1719/ 1269	-	2377/ 1754	2774/ 2047

обычная резьба основного шага
слегка смазанные чистые болты, для сухих болтов величины следует увеличить примерно на 30%
напряжение 85% максимально допустимой нагрузки

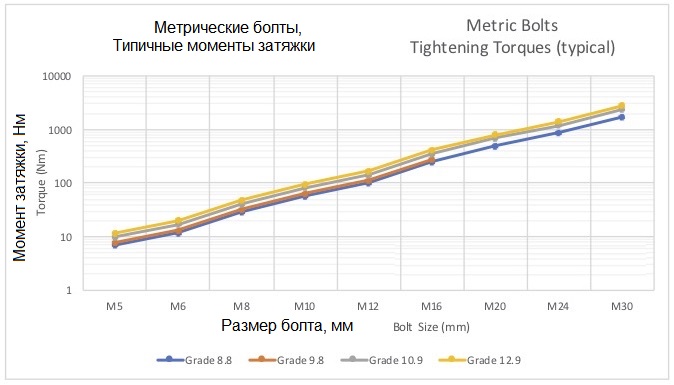

Таблица моментов затяжки болтов. Метрические стальные болты стандартных серий - максимальные моменты затяжки для резьбы основного шага в Нм

Таблица моментов затяжки болтов. Америаканские, канадские, импрские болты (US bolts) - типичные максимальные моменты затяжки для резьбы крупного шага UNC и мелкого шага UNF.

Размер, дюймов	Типичный максимальный момент затяжки фунтфутов(lb ft)/ Нм(Nm )
	SAE Grade 2		SAE Grade 5		SAE Grade 8		18-8 S/S
	Крупная	Мелкая	Крупная	Мелкая	Крупная	Мелкая	Крупная	Мелкая
	Coarse	Fine	Coarse	Fine	Coarse	Fine	Coarse	Fine
1/4	4/5.42	4.7/6.37	6.3/8.54	7.3/9.89	9/12.2	10/13.6	6.3/8.54	7.8/10.6
5/16	8/10.8	9/12.2	13/17.6	14/19	18/24.4	20/27.1	11/14.9	11.8/16
3/8	15/20.3	17/23	23/31.2	26/35.2	33/44.7	37/50.1	20/27.1	22/29.8
7/16	24/32.5	27/36.6	37/50.1	41/55.6	52/70.5	58/78.6	31/42	33/44.7
1/2	37/50.1	41/55.6	57/77.2	64/86.7	80/108	90/122	43/58.3	45/61
9/16	53/71.8	59/79.9	82/111	91/123	115/156	129/175	57/77.2	63/85.4
5/8	73/98.9	83/112	112/152	128/173	159/215	180/244	93/126	104/141
3/4	115/156	138/187	200/271	223/302	282/382	315/427	128/173	124/168
7/8	129/175	144/195	322/436	355/481	454/615	501/679	194/263	193/262
1	188/255	210/285	483/654	541/733	682/924	764/1035	287/389	289/392

моменты приведены для "imperial US bolts" при напряжении примерно 70% от предела текучести.
слегка смазанные чистые болты, для сухих болтов величины следует увеличить примерно на 30%
1 дюйм = 25.4 мм

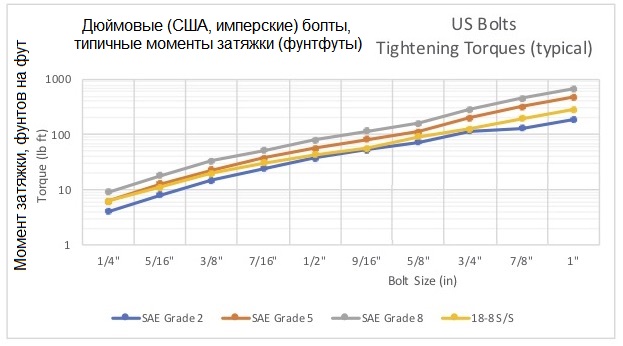

Таблица моментов Америаканские, канадские, импрские болты (US bolts) - типичные максимальные моменты затяжки для резьбы крупного шага UNC и мелкого шага UNF в фунтфутах.

*Данные - частично расчет, частично сайта Engineering Toolbox - www.engineeringtoolbox.com - великолепный ресурс :)
