Типичные силы, нагрузки и некоторые ключевые размеры и частоты для механизмов, приводимых в дейстие человеком. Рекомендованные силы, размеры привода и частоты для машин с человеческим (ручным и ножным) приводом

Типичные силы, нагрузки и некоторые ключевые размеры и частоты для механизмов, приводимых в дейстие человеком. Рекомендованные силы, размеры привода и частоты для машин с человеческим (ручным и ножным) приводом

Для машин и механизмов с ручным и ножным приводом следует учитывать следующие долгосрочные ограничения на действующие силы:

• Силы даления на педаль, рычаг, панель сидящим и стоящим человеком:
  • Человек, сидящий полулежа с упором (как на рисунке) развивает типичную максимальную силу давления на педаль 1000 Н (N)
  • Человек, сидящий на стуле, создает типичную вертикальную силу давления на педаль 300 Н (N)
  • Человек стоя давит на педаль с типичной максимальной силой в 500 Н (N)

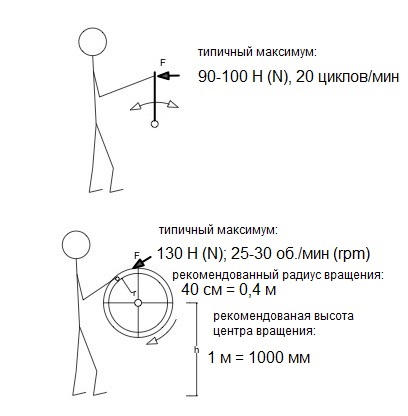

• Силы, частоты и размеры для циклических устройств ручного привода:
  • Для стоящего человека при циклической работе (такой, как привод помпы) типичное максимальное усилие не должно превышать 90 - 100 Н (N) при частоте не более 20 циклов нагрузки в минуту, т.е. если помпа работает с нагрузкой в обоих направлениях движения рычага, то и частота продолжительной нагрузки должна быть снижена до 10 циклов "туда-обратно".
  • Для стоящего человека при вращательной циклической работе (такой, как вращение лебедки или динамо-машины) радиус приложения силы должен быть около 40 см = 0.4 m и максимальная сила не должна превышать 130Н (N). Ось вращения должна находится примерно на высоте 100 см = 1м.
• Давление, создаваемое человеком на поверхность (на грунт):
  • Взрослый человек в обуви:
    • стоя на одной ступне  0,25-0,35 кгс/см² (2,5-3 м вод.ст.)
    • стоя на двух ступнях  0,13-0,18 кгс/см² (1,3-1,8 м вод.ст.)
  • Взрослый человек на лыжах:
    • на одной ноге 0,015-0,025 кгс/см² (15-25 см вод.ст.)
    • на двух ногах 0,008-0,016 (8-13 см вод.ст.)
