Технические данные - прочность стальных тросов (канатов) диаметром 3-11 мм.

  Условные обозначения характеристик и типов стальных тросов:

1. По роду свивки проволок в рядах:
ТК - с точечным касанием отдельных проволок между слоями прядей;
ЛК - с линейным касанием проволок пряди;
ТЛК- с точечным и линейным касанием проволок пряди.

Тросы ЛК:
ЛК-О - проволоки подбираются одинакового диаметра в отдельных слоях пряди;
ЛК-Р - проволоки двух разных диаметров в верхнем слое пряди;
ЛК-РО - проволоки разного и одинакового диаметра по отдельным слоям пряди;
ЛК-З - между двумя слоями проволок размещаются заполняющие проволоки меньшего диаметра.

2. По механическим свойствам подразделяются на тросы, изготовленные из проволоки высшей марки В, первой марки I, второй марки II, бензельные канаты Б (для такелажных работ).

3. По виду поверхности проволоки различают тросы из светлой проволоки и тросы из оцинкованной проволоки для легких (ЛС), средних (СС) и жестких (ЖС) условий работы.

4. По роду свивки тросы выпускаются нераскручивающиеся (Н) и обыкновенные.

5. По направлению свивки верхнего слоя проволок тросы выпускаются левой свивки (Л) и правой свивки.

6. По виду свивки тросы бывают крестовой свивки (-), односторонней свивки (О) и комбинированной свивки (К).

Пример условного обозначения спирального троса диаметром 6 мм, нераскручивающегося, с пределом прочности проволоки 150 кг/мм2, марки В, светлого, правой свивки: трос 6-Н-150-В. То же троса диаметром 6 мм, обыкновенного, с пределом прочности 150 кг/мм2, марки В, оцинкованного по группе ЛС, левой свивки: трос 6-150-В-ЛС-Л. То же типа ЛК-О диаметром 9 мм, нераскручивающегося, из проволоки с расчетным пределом проволоки 160 кг/мм2, марки В, светлого, правой крестовой свивки: трос 9-Н-160-В.

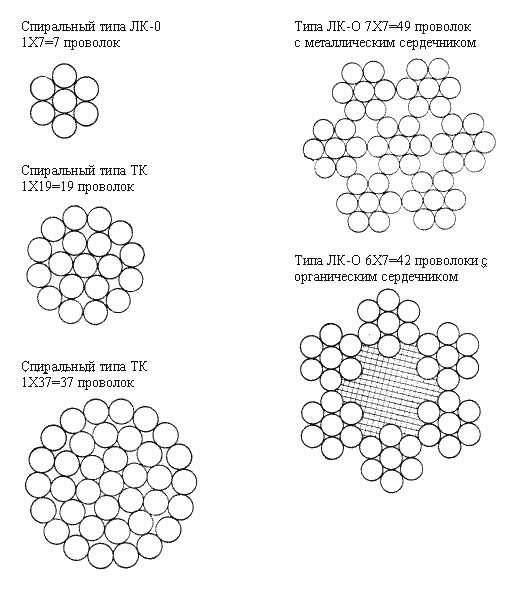

Спиральный типа ЛК-О 1х7=7 проволок
Диаметр,мм
Расчетный предел прочности проволоки при растяжении, кг/мм2
120
130
140
150
160
170
180
190
200
Разрывное усилие каната в целом, кг (не менее)
3,0
605 657 706 757 808 858 909 960
3,3
734 795 856 917 979 1040 1090 1150
3,6
873 946 1010 1080 1150 1230 1300 1380
3,9
1020 1100 1190 1270 1360 1440 1530 1620
4,2
1180 1280 1380 1480 1580 1680 1780 1880
4,5
1350 1470 1580 1690 1810 1920 2030 2150
4,8
1540 1670 1810 1940 2070 2190 2320 2450
5,1
1740 1890 2040 2190 2330 2480 2630 2770
5,4
1960 2120 2280 2440 2610 2770 2940 3100
6,0
2420 2620 2820 3020 3220 3430 3630 3840
6,6
2930 3170 3420 3670 3910 4150 4690 4650
7,2
3480 3780 4070 4360 4650 4940 5230 5530
7,8
4100 4440 4780 5120 5460 5800 6150 6490
Спиральный типа ТК 1х19=19 проволок
Диаметр,мм
Расчетный предел прочности проволоки при растяжении, кг/мм2
120
130
140
150
160
170
180
190
200
Разрывное усилие каната в целом, кг (не менее)
3,00
580 628 676 724 773 822 868 918 966
3,25
681 738 795 851 908 965 1010 1080
3,50
789 855 921 986 1050 1110 1170 1240
4,00
1020 1110 1190 1280 1370 1450 1540 1620
4,50
1300 1410 1520 1620 1730 1840 1950 2060
5,00
1600 1730 1870 2000 2140 2270 2410 2540
5,50
1940 2100 2260 2430 2590 2750 2910 3070
6,00
2310 2510 2700 2890 3080 3280 3470 3660
6,50
2710 2940 3160 3400 3620 3850 4070 4310
7,00
3150 3420 3680 3940 4210 4470 4730 5000
7,50
3600 3900 4210 4500 4810 5110 5400 5710
8,00
4120 4460 4800 5140 5490 5840 6180 65530
Спиральный типа ТК 1х37=37 проволок
Диаметр,мм
Расчетный предел прочности проволоки при растяжении, кг/мм2
120
130
140
150
160
170
180
190
200
Разрывное усилие каната в целом, кг (не менее)
3,50
800 863 924 986 1045 1100 1160 1230
4,20
1060 1150 1240 1330 1420 1510 1590 1680 1770
4,55
1250 1350 1450 1560 1660 1716 1870 1980
4,90
1440 1570 1690 1810 1930 2050 2170 2290
5,60
1890 2040 2210 2370 2520 2680 2840 3000
6,30
2390 2590 2790 2990 3190 3400 3590 3800
7,00
2970 3220 3460 3720 3970 4210 4460 4710
7,70
3600 3900 4190 4500 4800 5100 5390 5700
8,40
4280 4640 4990 5350 5710 6060 6420 6780
Спиральный типа ЛК-О 7х7=49 проволок с металлическим сердечником
Диаметр,мм
Расчетный предел прочности проволоки при растяжении, кг/мм2
120
130
140
150
160
170
180
190
200
Разрывное усилие каната в целом, кг (не менее)
4,5
1100 1190 1280 1360 1450 1530 1620 1690
5,4
1470 1600 1720 1850 1970 2100 2210 2340 2440
6,3
2010 2180 2350 2510 2670 2840 3010 3180
7,2
2620 2840 3070 3280 3500 3720 3940 4160
8,1
3320 3600 3880 4150 4430 4700 4980 5260
9,0
4100 4450 4780 5120 5470 5810 6150 6490
9,9
4960 5380 5790 6210 6620 7040 7440 7860
Спиральный типа ЛК-О 6х7=42 проволоки с органическим сердечником
Диаметр,мм
Расчетный предел прочности проволоки при растяжении, кг/мм2
120
130
140
150
160
170
180
190
200
Разрывное усилие каната в целом, кг (не менее)
4,7
952 1020 1090 1160 1230 1310 1380 1460
5,6
1260 1370 1470 1580 1690 1790 1900 210 2110
6,5
1720 1860 2010 2150 2290 2430 2590 2730
7,5
2250 2430 2620 2820 3000 3190 3380 3560
8,5
2840 3080 3320 3560 3800 4040 4270 4510
9,5
3510 3800 4100 4390 4690 4980 5270 5570
10,5
4250 4610 4960 5320 5670 6030 6390 6740
11,5
5060 5490 5910 6320 6750 7170 7600 8010
