Стандарты присоединительных размеров - цоколей и патронов электроламп. Винтовые. Цоколи ламп - список с картинками. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.

В данном обзоре проект ДПВА описывает присоединительные размеры практически распространенных бытовых и офисных электроламп. Присоединительный размер не имеет прямой связи с напряжением питания, размером колбы и потребляемой мощностью. Их надо специфицировать = прояснять отдельно.

Электрические лампочки байонеты ( = патроны Свана, bayonet).

Электрические лампочки байонеты ( = патроны Свана, bayonet).

  • Распространены два типа присоединения:
    • 1) BC = B22d диаметром 22 мм с двумя фиксирующими пальцами. Используется не только в лампах накаливания, но и в натриевых лампах низкого давления.и
    • 2) SBC = B15d то же, но диаметром 15мм. Применяется как в лампах накаливания, так и в галогеновых лампах низкого напряжения.

Винтовые электрические лампочки накаливания и "энергосберегающие".

Винтовые электрические лампочки накаливания и энергосберегающие Винтовые электрические лампочки накаливания и энергосберегающие

  • В мире они известны как лампочки с присоединением "винт Эдиссона" = Edison Screw =ES. Это самое рапространенное присоединение для электрической лампочки.
  • Из ES самым распространенным патроном / винтом является E27, диаметром 27 мм - обычная лампочка в РФ да и в мире. E14 = SES = "миньон" находится на втором месте по распространенности. E12 = CES встречается на импортных и дизайнерских люстрах с большим количеством ламп. Еще более редким типом является E10 = MES, авторы проекта видели их в детстве на елочных гирляндах.
  • Тип E40 = GES редко встречается в доме, в основном эти лампы используются в полупромышленных применениях, НО имеющие на даче, или на участке уличный фонарь на столбе сразу их впомнят. Не совпадает с предельно похожим американским типом E39 = Mogul Screw диаметром 39 мм - написано на всякий случай. Размеры E11, E17 и E26 практически не используются в РФ.

Таблица: винтовые электрические лампочки накаливания и "энергосберегающие".

Обозначение Диаметр цоколя
(внешний диаметр резьбы)
Английское наименование, альтернативные
обозначения винта / патрона цоколя
Применение Спецификация по
IEC 60061-1
E05 05 мм Lilliput Edison Screw (LES) Индикаторы, декоративные лампы 7004-25
E10 есть в РФ 10 мм Miniature Edison Screw (MES) Фонарики, велосипедные лампочки 7004-22
E11 11 мм Mini-Candelabra Edison Screw (mini-can) 110-120 В галогенвые мини-свечи (7004-06-1)
E12 12 мм Candelabra Edison Screw (CES) = C7 110-120 В лампы свечи / ночники 7004-28
E14 есть в РФ 14 мм "миньон" Small Edison Screw (SES) 220-240 В лампы-свечи 7004-23
E17 17 мм Intermediate Edison Screw (IES) = C9 110-120 В оборудование всякое 7004-26
E26 26 мм [Medium] (one-inch) Edison Screw (ES or MES) Стандартные 110-120 В лампы 7004-21A-2
E27 есть в РФ 27 мм [Medium] Edison Screw (ES) Стандартные 220-240 В лампы 7004-21
E29 29 мм [Admedium] Edison Screw (ES) - -
E39 39 мм Single-contact (Mogul- в США) Goliath Edison Screw (GES) 110-120 В на 250+ Вт промышл. 7004-24-A1
E40 есть в РФ 40 мм (Mogul) Goliath Edison Screw (GES) 220-240 В на 250+ Вт промышл. 7004-24


Галогеновые мини лампочки и прожекторные трубки.

Галогеновые мини лампочки.

Миниатюрные галогеновые инкапсулированные лампочки обычно специфицируются расстоянием между пинами (контактами). Легко догадаться, что G4 имеет таковым 4 мм и т.д. Типы G4 и GY6.35 обычно предназначены для низковольтных применений, а G9 для сетей 220 В.

Галогеновые трубки для прожекторов обычно оснащены 7 мм разъемами R7s с каждой стороны.

Галогеновые трубки для прожекторов обычно оснащены 7 мм разъемами R7s с каждой стороны.

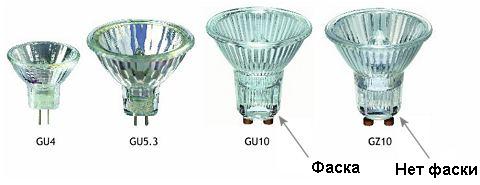

Галогеновые лампочки направленного света.

Большинство галогеновых лампочек направленного света крепятся на 2 пина (штыря) (GU4 и GU5.3, где цифры - расстояние между контактами в мм - это на низковольтные применения (GU10 или GZ10 по 10 мм - это на 220 В, обычно). Внимание! между GU10 и GZ10 есть существенное отличие. На GU10 есть фаска вокруг ножки, а у GZ10 угол прямой. Таким образом, GZ10 нельзя использовать в патроне для GU10, а GU10 моджет быть установлена в оба патрона.

Галогеновые лампочки направленного света.

Флюоресцентные (люминисцентные) трубки.

  • Большинство таких ламп имеют присоединение "два пина" - два контакта с каждой из сторон лампы.
  • Стандартные размеры трубок T8 (диаметр 25 мм) и T12 (диаметром 38 мм) оба имеют присоединение G13 - 13 мм между пинами.
  • Менее распространенные трубки T5 (диаметр 16 мм) имеют присоединение G5 - 5 мм между пинами.

Флюоресцентные (люминисцентные) трубки.

Дополнительная информация к обзору флюоресцентные (люминисцентные) трубки.

Флюоресцентные (люминисцентные) трубки.

Очень тонкая трубка T2 ( диаметром 7 мм) имеет разъем W4.3 с "разеткой" с расстоянием 4.3 мм между отверстиями T2 tubes.

Флюоресцентные (люминисцентные) трубки.

Трубки T4 (диаметром 12 мм) имеют разъем G5 с расстоянием 5 мм между пинами.

Лампы накаливания - "дневного света"

Лампы накаливания - дневного света.

Такие лампы обычно имеют одно из двух возможных присоединений: S14s, устанавливаемый на одном из концов лампы, или тип S14d, устанавливаемый в центре лампы.

Традиционные (музейные) лампы накаливания - "дневного света" обычно имеют присоединение диаметром 15 мм типа S15s на обоих концах лампы.

Лампы накаливания - дневного света.

Компактные флюоресцентные (люминисцентные) лампы. Встречаются нечасто, но могут попасться.

Однотрубные компактные флюоресцентные (люминисцентные) лампы = одна трубка с газом.

Однотрубные компактные флюоресцентные (люминисцентные) лампы = одна трубка с газом.

Двухтрубные компактные флюоресцентные (люминисцентные) лампы = две трубки с газом.

Двухтрубные компактные флюоресцентные (люминисцентные) лампы = две трубки с газом. Двухтрубные компактные флюоресцентные (люминисцентные) лампы = две трубки с газом.
